VLAN Standards: 802.1q and Cisco ISL 지원
SNMP Standards: SNMPv1, v2 지원
RMON Standards: RFC 1757, RFC 2021, HCRMON, SMON 지원
NetScout Systems RMON MIB extensions for Fast Ethernet 지원
URT MIB, VoIP MIB 지원
NetFlow v.1, 5, and 7, sFlow v.2, 3, and 4 지원
Data Capture Buffer: Up to 1GB 까지 지원

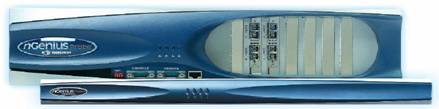

nGenius Probe

Gigabit Ethernet 인터페이스 지원
Gigabit Ethernet 의 사용량 , 에러양등 모니터링
Tab 또는 Port monitoring 이용하여 모니터링
VLAN 별 모니터링 지원
Video over IP, Voice over IP, RTP, RTCP, SIP, H.323, MGCP, Cisco SCCP 등 멀티미디어 프로토콜 지원
Universal Response Time MIB 지원 (Application, Web URL 별 )
450 여개 이상의 프로토콜 캡쳐 및 디코딩 가능
DSCP 와 TOS 를 통해 QoS 모니터링 지원
Segment Utilization, responsiveness( 응답 실패 ) 등 특정 이벤트에 알람 및 데이터 캡쳐 지원

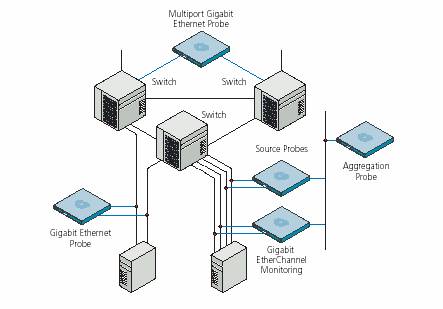

(nGenius Gigabit Ethernet Probe 구성 예 )

Fast Ethernet (10/100BaseT) 인터페이스 지원
Port monitoring (mirror port & roving) 이용하여 모니터링
VLAN 별 모니터링 지원
Video over IP, Voice over IP, RTP, RTCP, SIP, H.323, MGCP, Cisco SCCP 등 멀티미디어 프로토콜 지원
Universal Response Time MIB 지원 (Application, Web URLs 별 )
250 여개 이상의 프로토콜 캡쳐 및 디코딩 가능
DSMON(Differentiated Service Monitoring) 를 통해 QoS 모니터링 지원
사용자 정의 100 여개 이상의 Application 모니터 지원

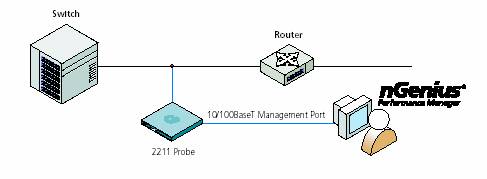

(nGenius Single Port Fast Ethernet Probe 구성 예 )

Fast Ethernet (10/100BaseT) 인터페이스 (Half / Full mode) 지원
Tab 또는 Port monitoring 이용하여 모니터링
VLAN 별 모니터링 지원
Video over IP, Voice over IP, RTP, RTCP, SIP, H.323, MGCP, Cisco SCCP 등 멀티미디어 프로토콜 지원
Universal Response Time MIB 지원 (Application, Web URL 별 )
450 여개 이상의 프로토콜 캡쳐 및 디코딩 가능
DSCP 와 TOS 를 통해 QoS 모니터링 지원
Segment Utilization, responsiveness( 응답 실패 ) 등 특정 이벤트에 알람 및 데이터 캡쳐 지원

(nGenius Fast Ethernet Probe 구성 예 )

T3/E3 WAN 회선 성능 모니터링
Frame Relay, HDLC, PPP 패킷 분석
DSCP QoS 지원
Frame Relay 에서 전체 Trunk, DLCI 별 트레픽 모니터링
HSSI, DS3, E3 인터페이스 제공
Frame Relay 에서 FECNs, BECNs DE tags 등을 모니터링
Voice over Frame Relay 모니터링
Video over IP, Voice over IP, RTP, RTCP, SIP, H.323, MGCP, Cisco SCCP 등 멀티미디어 프로토콜 지원
Universal Response Time MIB 지원 (Application, Web URL 별 )
450 여개 이상의 프로토콜 캡쳐 및 디코딩 가능
Utilization, responsiveness( 응답 실패 ) 등 특정 이벤트에 알람 및 데이터 캡쳐 지원

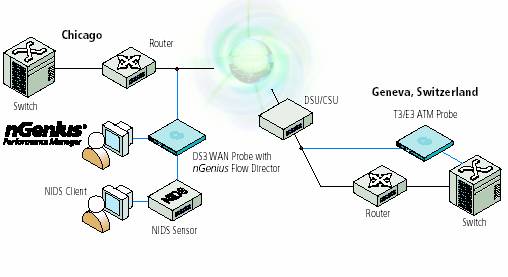

(nGenius T3/E3 Probe 구성 예 )

ATM OC-3c/STM, OC-12c/STM 모니터링
PVC 자동 검색 지원
Probe 한대로 240 개 PVC 모니터링
전체 Trunk 또는 PVC 별로 모니터링 가능
ATM Service Classes ? CBR/VBR, ABR/UBR
ATM Protocol Decode 지원 (CLP, MPOA, LANE, NNI, UNI 등 )
ATM 관련 통계치 분석 (error-free cells, error cells, call attempts, successful calls, cells with CLP bit set 등 )
Differentiated Services Monitoring 기법으로 실시간 QoS 현황 파악 지원
Video over IP, Voice over IP, RTP, RTCP, SIP, H.323, MGCP, Cisco SCCP 등 멀티미디어 프로토콜 지원
Universal Response Time MIB 지원 (Application, Web URL 별 )
450 여개 이상의 프로토콜 캡쳐 및 디코딩 가능
Utilization, responsiveness( 응답 실패 ) 등 특정 이벤트에 알람 및 데이터 캡쳐 지원RMON1, RMON2, ATM RMON, standard MIBS 지원
Performance metric, percent of CBR/VBR vs ABR/UBR 트레픽에 알람 지원

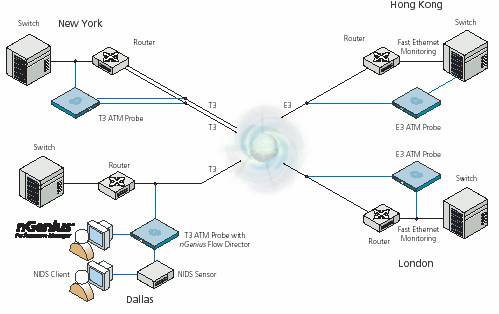

(nGenius ATM T3/E3 , OC-3c/STM-1 ,OC-12c/STM-4 Probe 구성예 )

POS OC-3c/STM , OC-12c/STM 모니터링
Link failure 등과 같은 상황에서 계속적으로 트레픽을 모니터링 할 수 있는 Automatic Protection Switching 지원
POS 의 LOS, Framing errors 등과 같은 통계 데이터 수집 가능
Video over IP, Voice over IP, RTP, RTCP, SIP, H.323, MGCP, Cisco SCCP 등 멀티미디어 프로토콜 지원
Universal Response Time MIB 지원 (Application, Web URL 별 )
450 여개 이상의 프로토콜 캡쳐 및 디코딩 가능
DSCP 와 TOS 인식을 통해 QoS 모니터링 지원
Utilization, responsiveness( 응답 실패 ) 등 특정 이벤트에 알람 및 데이터 캡쳐 지원

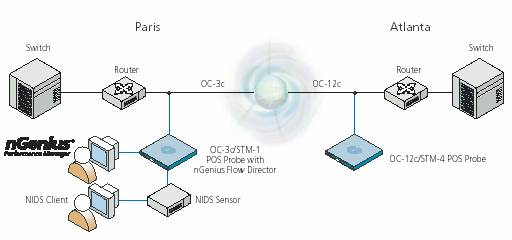

(nGenius POS OC-3c/STM-1 ,OC-12c/STM-4 Probe 구성 예 )

Key SAN 프로토콜 (Fiber Channel Protocol FCP Extended Link 와 Basic Link Service) 지원
Target/LUN conversations 에서 SCSI 를 모니터링 가능
SAN 의 Port Rejects, Aborts, Frame Rejects, Aborts, Zero Credits, Initializations 등의 통계치 수집
Fiber Channel error (loss of sync, CRC error) 등의 자세한 정보 수집
Data 캡쳐 및 Decoding 가능
1,2Gbps Fiber Channel links 의 Passive monitoring 지원
멀티 포트 옵션 지원
Utilization, responsiveness( 응답 실패 ) 등 특정 이벤트에 알람 및 데이터 캡쳐 지원

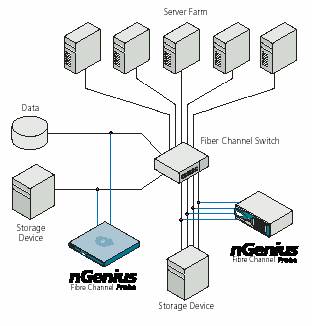

(nGenius Fibre Channel Probe 구성 예 )

nGenius Flow Director

nGenius Flow Director 는 nGenius Probe 에 지원되는 추가 옵션으로 네트워크 관리를 위한 전체 비용을 절감할 수 있다 . nGenius Probe 는 중요 네트워크에 배치되어 에플리케이션의 흐름을 파악하고 , 분석 , 모니터 하여 관리자가 보다 편리하게 장애를 해결할 수 있도록 하여준다 . 따라서 추가적인 nGenius Flow Director 기능은 네트워크 상에 흐르는 패킷을 NetScout 이 아닌 다른 장비로 보내주는 역할을 수행한다 .

혁신 적인 디자인 구조   구성의 유연성을 제공하며 , 데이터 흐름 베이스의 패킷을 기타 외부장비로 보내준다. 보안 분석의 확장   네트워크 단 또는 NIDS 가 모니터 하지 못하는 곳에 자료를 송신 해준다 . 예를 들어 Frame Relay, ATM, POS Traffic 등의 WAN 트래픽을 NIDS 는 모니터할 수 있다 . 비용 절감 효과   다양한 형태의 네트워크 토플로지상 에 nGenius Probe 를 통하여 패킷 데이터를 nGenius Flow Director 를 통하여 모니터 한다 .

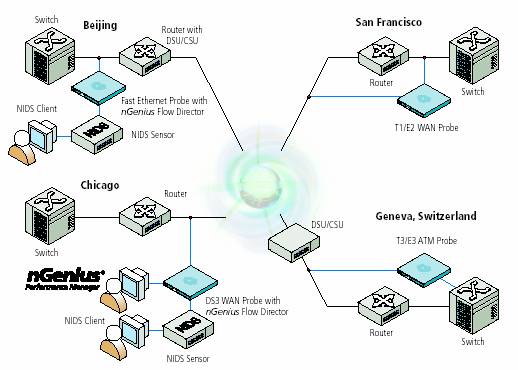

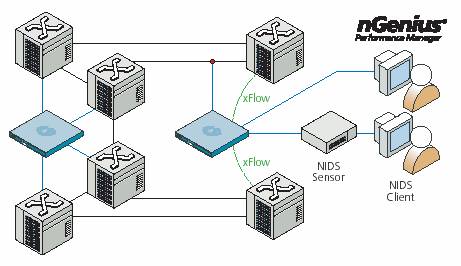

(nGenius Flow Director 구성 예 )
